粉嫩av国产一区二区三区,日韩一区二区三区观看,国产一区二区在线观看免费播放,一区在线视频

自流澆注料的流動性是其重要性能之一，決定其流動性的主要因素如下：

1、加水量

自流澆注料對加水量榮盛耐材別敏感，加水量不足，自流值太小，物料不能正常流動填充，氣泡不能排出；過多的水會導致骨料下沉，導致骨料與基質分離，過多的水會損害材料的密度和強度，以及耐腐蝕性和耐磨性。

2、顆粒級配

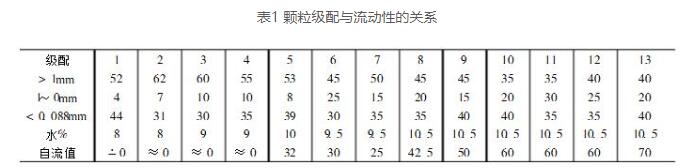

原料：（1）骨料：土礦。（2）粉：土礦粉，uf-SiO2，純鋁酸鈣水泥，α-Al2O3微粉。經實驗，得出流動性與顆粒級配的關系見表1。



自流料的流動性來自水泥漿，1mm以上泥漿多，流動性好，粉末過多需要大量的水，所以增加1～0mm的顆粒成分是有益的。從表1可以看出，當>1mm顆粒成分超過50%時，很難獲得更好的流動性。結果表明，流動性良好的粒度范圍:>1mm35～50%,1～0mm15～088mm35%～50%。

3、粗顆粒級配和臨界粒度

級配：>1m40%～0mm20%、在0.088mm40%的情況下，粗粒量大，流動性好。有人說臨界粒度控制在5mm以下。實驗表明，結論正好相反。理論上，>1mm組分中的顆粒越大，與泥漿的接觸面積越小，流動阻力越小，流動性越好。

4、水泥的影響

隨著水泥用量的增加，自流量增加，需水量增加，流動性變差，不利于高溫強度。另一方面，水泥用量太少，其中溫度和強度較低，因此水泥用量應在5%左右。水泥的礦物成分也會對自流料的流動性產生一定的影響。例如，當純鋁酸鈣水泥與土礦水泥作為結合劑時，應調整減水劑與分散劑的比例。

5、白泥的影響

加入白泥代替一些榮盛耐材殊的土礦筒磨粉有利于流動性，磨料不太粘，流動性迅速提高（如表3所示），白泥作為粘合劑，干燥強度和1000℃燃燒強度顯著提高，在高溫下，白泥有助于莫來石的生成，提高熱震穩定性。

6、超細粉的影響

硅微粉在低水泥澆注料中起著重要的作用，有利于降低加水量，提高水化結合強度，通過增加硅微粉的加入量來提高耐壓強度。但是SiO2微粉的凝結會使流動值變差。如圖2所示。此外，在高溫下過多添加SiO2微粉，SiO2由非晶態變為晶態，因此適當添加SiO2微粉非常重要。此外，SiO2微粉的質量對流動性也有很大的影響，平均粒徑應控制在012um以下。同樣，Al2O3微粉也有減水作用，隨著添加量的增加，流動性降低較小。同時，Al2O3微粉的平均粒度應控制在3um以下，否則會影響自流料的流動性。而Al2O3微粉和硅微粉之間應該有佳的配合比。

此外，經測試，自流料中加入0.8～1.2‰六偏磷酸鈉，自流料的流動值達到佳。它不僅可以作為分散劑，還可以減水，這兩種性能明顯優于三聚磷酸鈉。
